自耦降壓控制柜具有過載、短路、缺相保護以及泵體漏水，電機超溫及漏電等多種保護功能及齊全的狀態顯示，采用自耦變壓器降壓?jiǎn)?dòng)方式，降低對電網的沖擊，并具備單泵及多泵控制工作模式。可廣泛適用于生活給排水、工業控制用泵、污水排放等行業中。

消防啟動控制柜的自耦啟動方式工作原理：

自耦變壓器降壓?jiǎn)?dòng)是利用自耦互感器降低工作電壓加在電動機定子繞組上，從而達到限制起動電流的目的。電動機起動時，電動機定子繞組加上自耦變壓器的二次工作電壓。起動后，丟棄自耦變壓器，將額定電流加到電動機定子繞組上，使電動機的額定功率運轉。自耦變壓器項目投資大，且不允許頻繁開工。它只適用于星形或三角形連接，大體積電機。

一、啟動用接好短路線的KM1，作為自耦變壓器的星點，用KM2作為自耦變壓器的電源輸入開關。啟動時，通過KM1接通自耦變壓器的星點，通過KM2接通自耦變壓器的電源，啟動開始。
二、運行啟動后經過一段時間，通過KM2先斷開自耦變壓器的電源，通過KM1后斷開自耦變壓器的星點，才能通過KM3接入運行電源

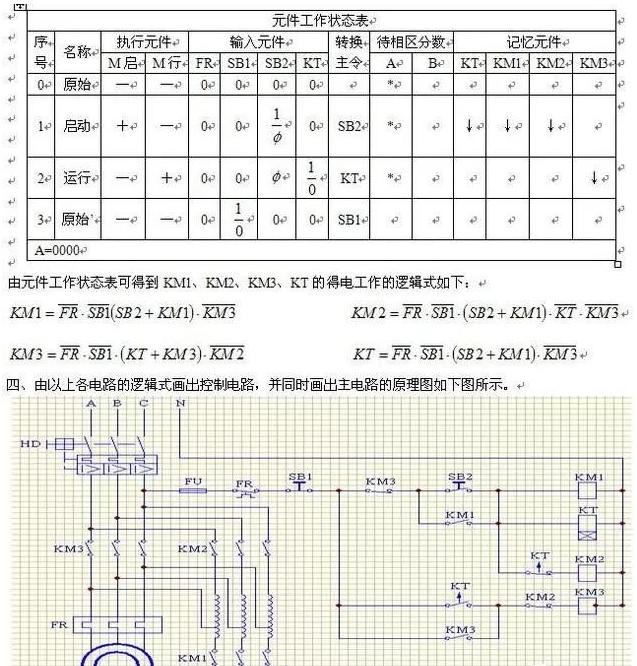

三、控制電路要做到KM1、KM2、KM3有序地投入和切除，就要做好控制電路的轉換順序。要用到的元件有：?jiǎn)?dòng)按鈕一個；停止按鈕一個；接觸器KM1、KM2、KM3三個；延時用的時間繼電器一個；電機過流熱敏繼電器一個。控制電路的工作程序有四步：原始狀態；啟動狀態；運行狀態；停止?fàn)顟B(tài)。由此可得到如下的元件工作狀態表如下表所示。
